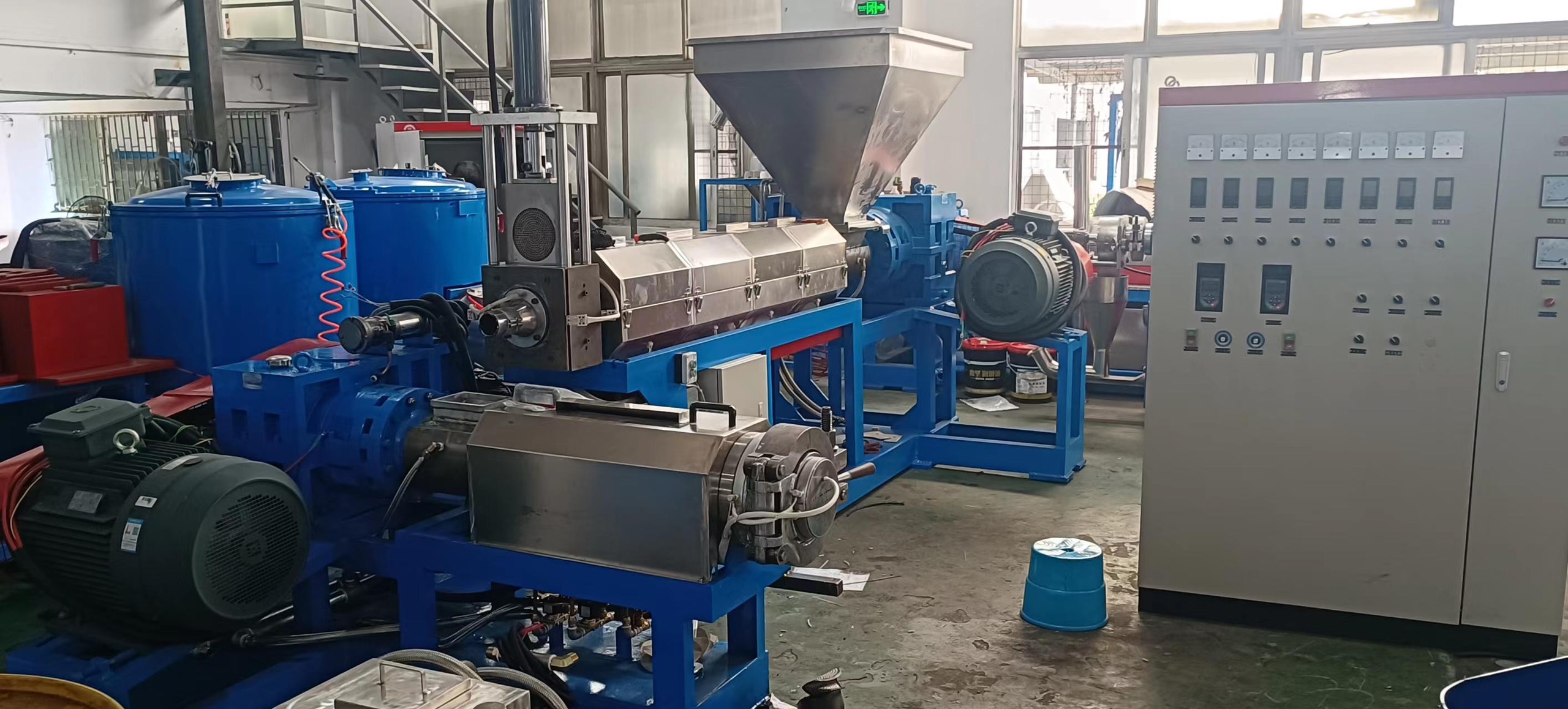

Máy tạo hạt nhựa PVC Compound (PVC Compound Pelletizing Machine) là thiết bị chuyên dụng dùng để pha trộn, nấu chảy và tạo hạt nhựa PVC từ nguyên liệu bột PVC cùng với các phụ gia, chất ổn định, chất hóa dẻo, chất độn, màu… nhằm tạo ra hạt nhựa PVC compound có tính chất phù hợp với từng ứng dụng sản phẩm (dây cáp điện, ống nhựa, giày dép, tấm nhựa, màng film, v.v.).
Cấu tạo cơ bản của máy tạo hạt nhựa PVC Compound
Máy thường bao gồm các bộ phận chính sau:
Máy trộn nóng – lạnh (High-speed mixer & Cooling mixer):
Dùng để phối trộn nguyên liệu bột PVC với phụ gia ở nhiệt độ cao, sau đó làm nguội để đảm bảo độ đồng nhất và ổn định trước khi đùn.Máy đùn trục vít đôi (Twin Screw Extruder):
Là phần quan trọng nhất của dây chuyền.
Có nhiệm vụ nấu chảy và nhào trộn các thành phần trong PVC compound.
Trục vít đôi quay ngược chiều nhau giúp trộn đều, kiểm soát nhiệt và áp suất ổn định.
Khuôn đùn (Die Head):
Định hình dòng nhựa chảy thành sợi trước khi làm nguội.Bồn nước làm mát (Water Bath):
Làm nguội nhanh sợi nhựa PVC sau khi ra khỏi khuôn.Máy kéo sợi (Haul-off machine):
Kéo sợi nhựa liên tục qua bồn nước để đảm bảo kích thước ổn định.Máy cắt hạt (Pelletizer):
Cắt sợi nhựa thành hạt nhỏ đồng đều, thường có đường kính 2–5 mm.Bộ sấy hạt và sàng phân loại (Dryer & Vibrating sieve):
Làm khô hạt nhựa và loại bỏ các hạt không đạt chuẩn.
Nguyên lý hoạt động của máy tạo hạt nhựa PVC compound
Bột PVC + phụ gia được trộn nóng → làm nguội → cấp vào máy đùn.
Máy đùn trục vít đôi nấu chảy và đồng nhất hóa hỗn hợp.
Nhựa chảy ra qua khuôn → kéo thành sợi → làm nguội → cắt hạt.
Hạt được sấy khô và đóng bao.
Ứng dụng của hạt nhựa PVC Compound
Ngành dây và cáp điện: PVC mềm, chống cháy, cách điện tốt.
Ngành ống nhựa: PVC cứng có độ bền cao, chịu áp lực.
Ngành giày dép, da nhân tạo, màng film: PVC dẻo, màu sắc đa dạng.
Ngành xây dựng: Tấm trần, profile cửa, ống dẫn nước, phụ kiện điện.

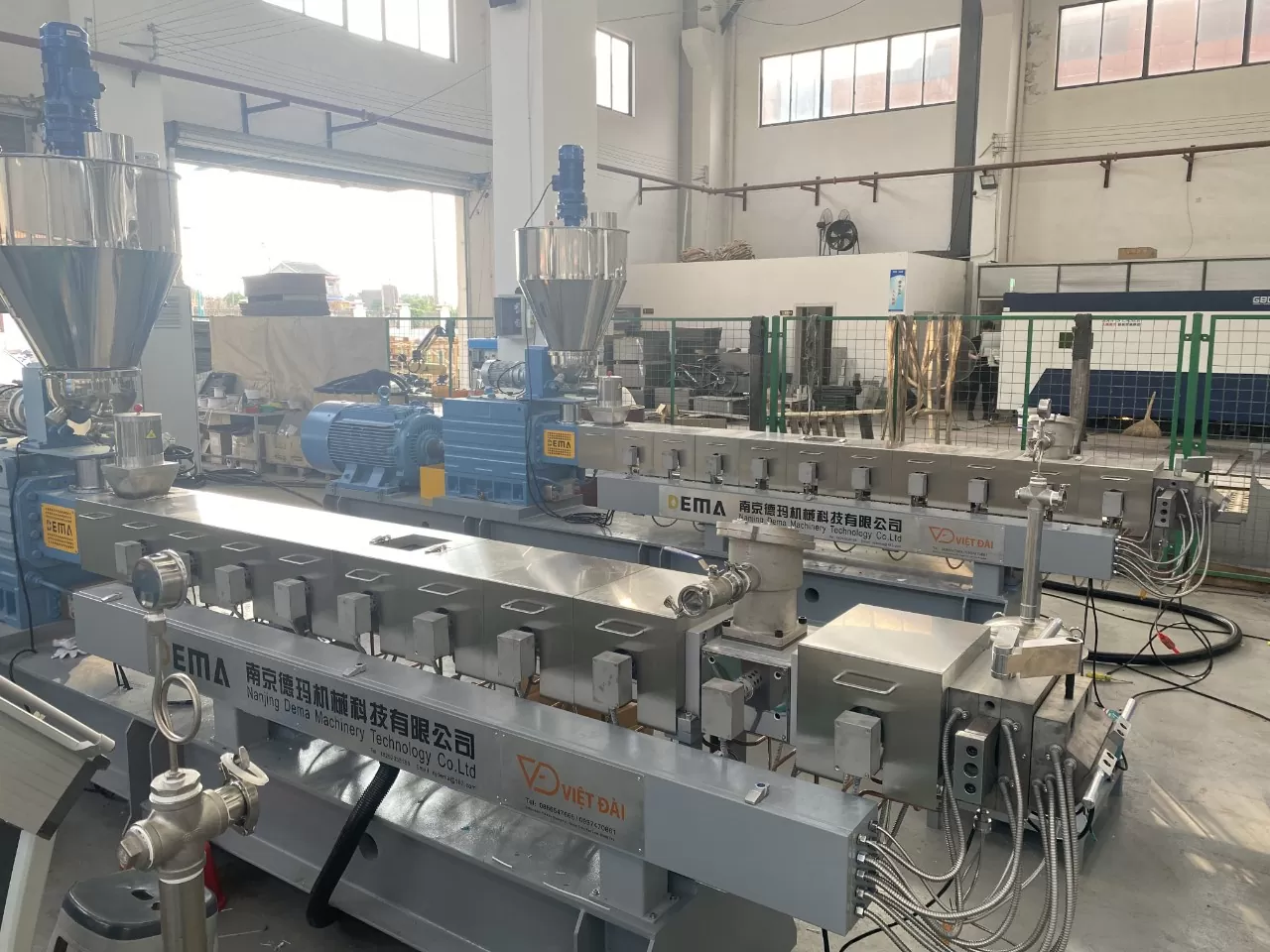

Máy tạo hạt PVC Compounding 2 trục vít
| Sản phẩm | PVC Compounding | Dựa trên quy trình trộn sẵn |
| Năng suất | ~800kg/h | 500 vòng/phút: tùy thuộc vào công thức, nguyên liệu và điều kiện hoạt động của máy đùn |
| Công thức | Loại nhựa | PVC: tối đa 50% |
| Loại bột | CaCO3 tối đa 50% | |
| Chất hóa dẻo | DOP tối đa 60% | |
| Loại phụ gia | Còn lại | |
| Điều kiện sử dụng | Công suất | 380V/ 50Hz 3P+N+E |
| Tổng công suất | 250kW | |
| Nước làm mát | Nhiệt độ ≤30 ℃, áp suất 0,2-0,4Mpa, thể tích tổng 5m3/h | |
| Khí nén | Áp suất 0,6-0,8Mpa, thể tích 0m3 / h | |
| Cài đặt nhiệt độ nhà xưởng | Trong nhà (Nhiệt độ 0 ℃ – 40 ℃, độ ẩm tương đối ≤ 80%) |
Chi tiết hệ thống tạo hạt nhựa PVC compounding (tạo hạt PVC mềm)
| SL | TÊN CHI TIẾT MÁY |
| 1 | Các chi tiết máy CJWA-75 bao gồm: |
| 1 ĐỘNG CƠ Siemens Beide, tối đa P = 132kW. Tốc độ trục vít 500 vòng/phút, tốc độ điều chỉnh bằng biến tần ABB | |
| 1 Khớp nối an toàn kết nối động cơ và hộp truyền động. | |
| 1 hộp số giảm tốc và phân phối tổng mô-men xoắn 2 x 1260Nm | |
| 1 Nòng thép nitrided (độ cứng HV950 ~ 1050), phần tử vít được làm bằng vật liệu thép nitrided 38CrMoALA L/D = 32 | |
| 1 Hệ thống đường ống nước làm mát | |
| 1 Hệ thống làm mát bằng nước, làm mát xi lanh thông qua nước khử khoáng | |
| 1 tủ điện điều khiển | |
| 1 | Máy trộn cao tốc, thể tích 800L, động cơ 110kW |
| 1 | Máy trộn nguội (tốc độ chậm), thể tích 1600L động cơ 30kW |
| 1 | Giàn thao tác cho máy trộn nóng/lạnh |
| 1 | Phễu cấp liệu trung gian 600L |
| 1 | Bộ cấp liệu chính (vít tải) 3kW, biến tần ABB |
| 1 | Máy trộn cao tốc 800L, động cơ 110kW |
| 1 | Máy đùn trục vít đơn, kiểu máy HYX đường kính trục vít 180mm, tỷ lệ chiều dài và đường kính 9: 1, vật liệu thép nitrided, công suất động cơ 75KW, điều khiển tốc độ bộ biến tần ABB. |
| 1 | Bộ thay lưới thủy lực đơn với 2 vị trí thay lưới. |
| 1 | Đầu đùn với mặt cắt nóng, khuôn Φ3.5mm * 96lỗ |
| 1 | Hệ thống cắt hạt, đầu cắt nóng động cơ 2.2kW. |
| 2 | Hệ thống đường ống tách lốc xoáy |
| 1 | Sàng rung kèm 2 quạt thổi công suất 0.4kW, năng suất 2000kg/giờ |
| 1 | Silo vận chuyển thành phẩm thể tích 2m³ |
| 1 | Phụ tùng và dụng cụ (Tham khảo tại danh sách phụ tùng và dụng cụ) |
| 1 | Tài liệu, Tham khảo danh sách tài liệu |
